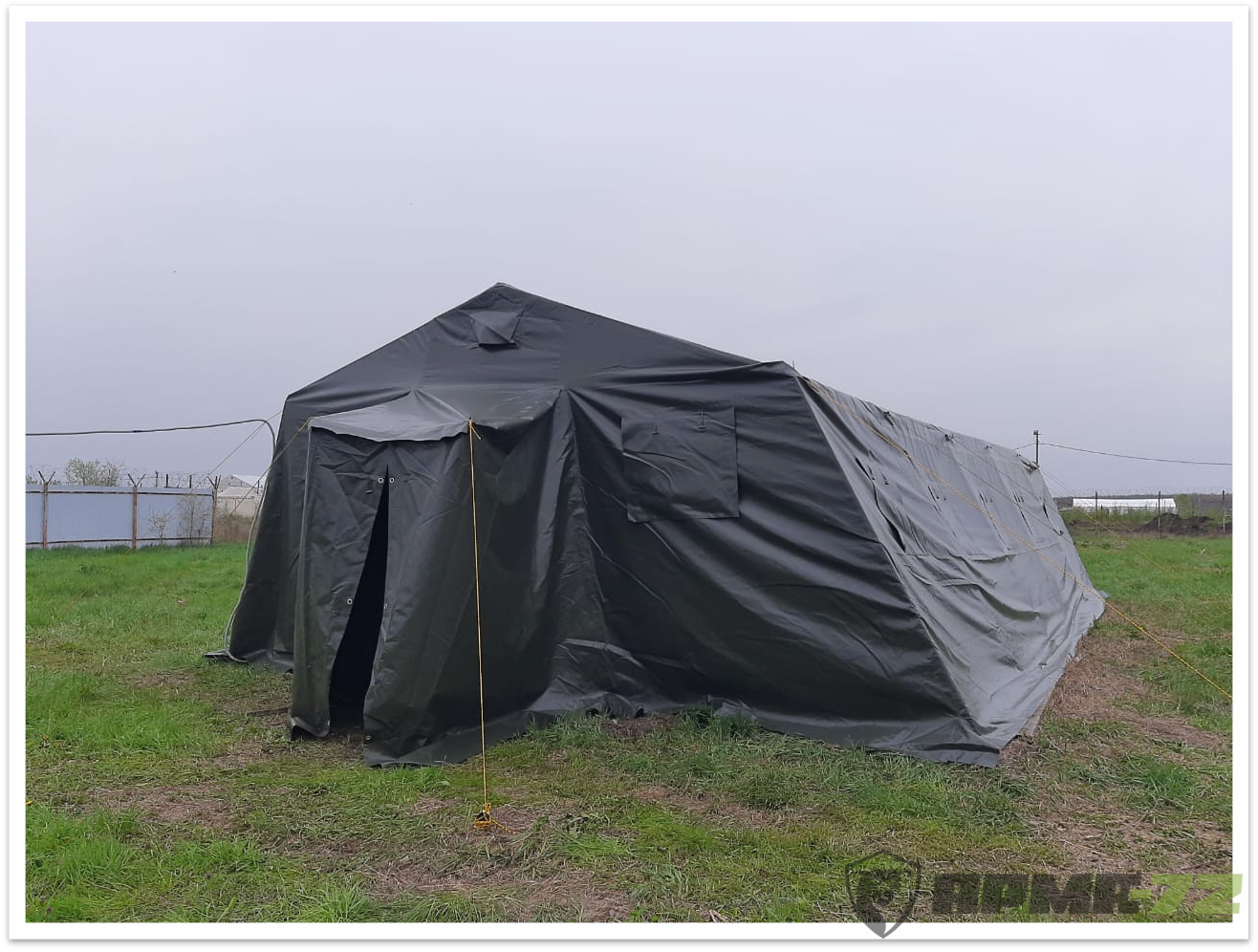

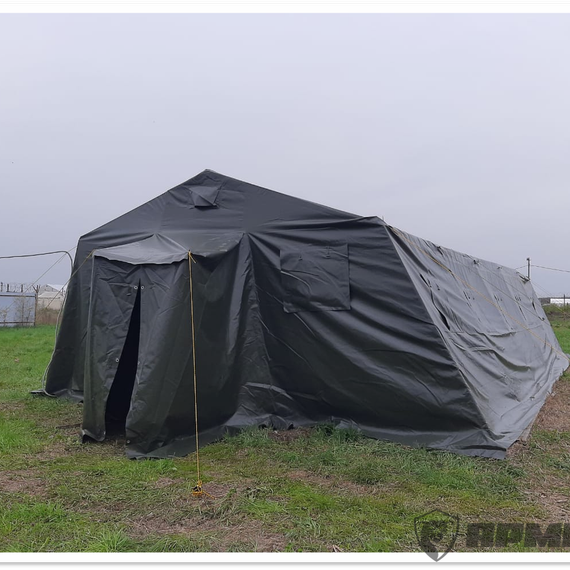

Армейская палатка МАРШ-70.
Палатка рассчитана на 72 места.

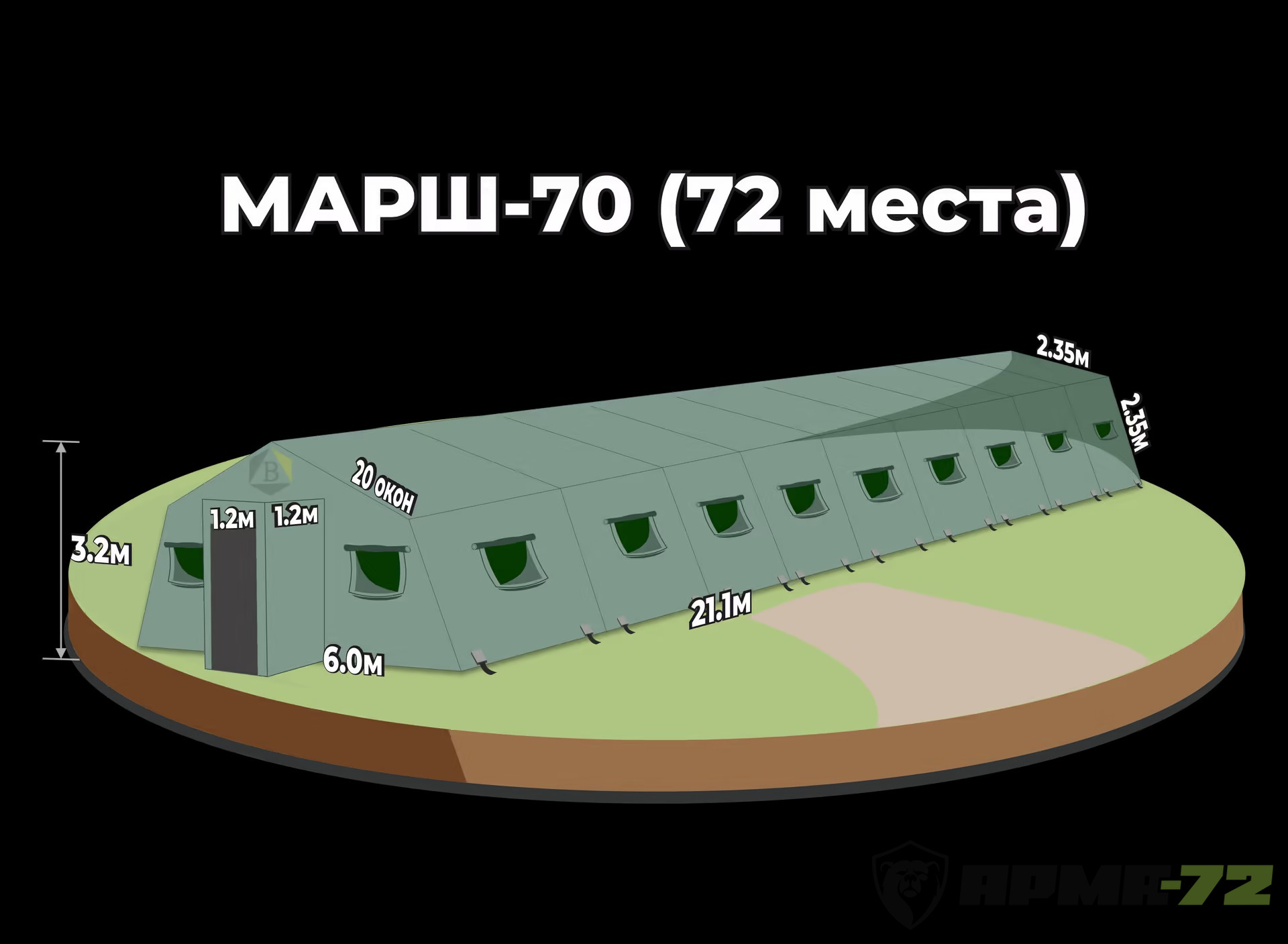

Габариты - 21100*6000*3200 мм.
|
|
|
|
Форма палатки |
Палатка полигональной формы в виде домика с четырехскатной крышей и вертикально-наклонными боковыми стенами. Верхний стык двух наклонных плоскостей крыши образует гребень. |
|
Составные части палатки |

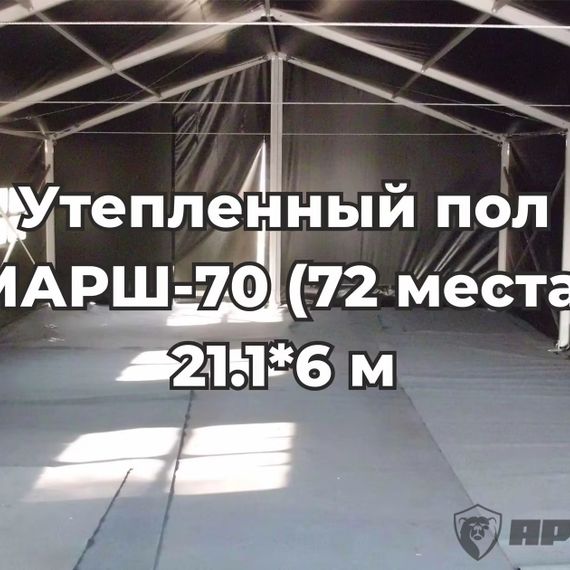

Палатка имеет 18 окон на боковых стенках (по 9 окон на каждой боковой стенке), по два окна на торцевых стенках, два входа с тамбуром, два дымоходных отверстия, один внутренний намёт (доп. опция), пол (доп. опция). |
|
Защитные клапаны на окнах |

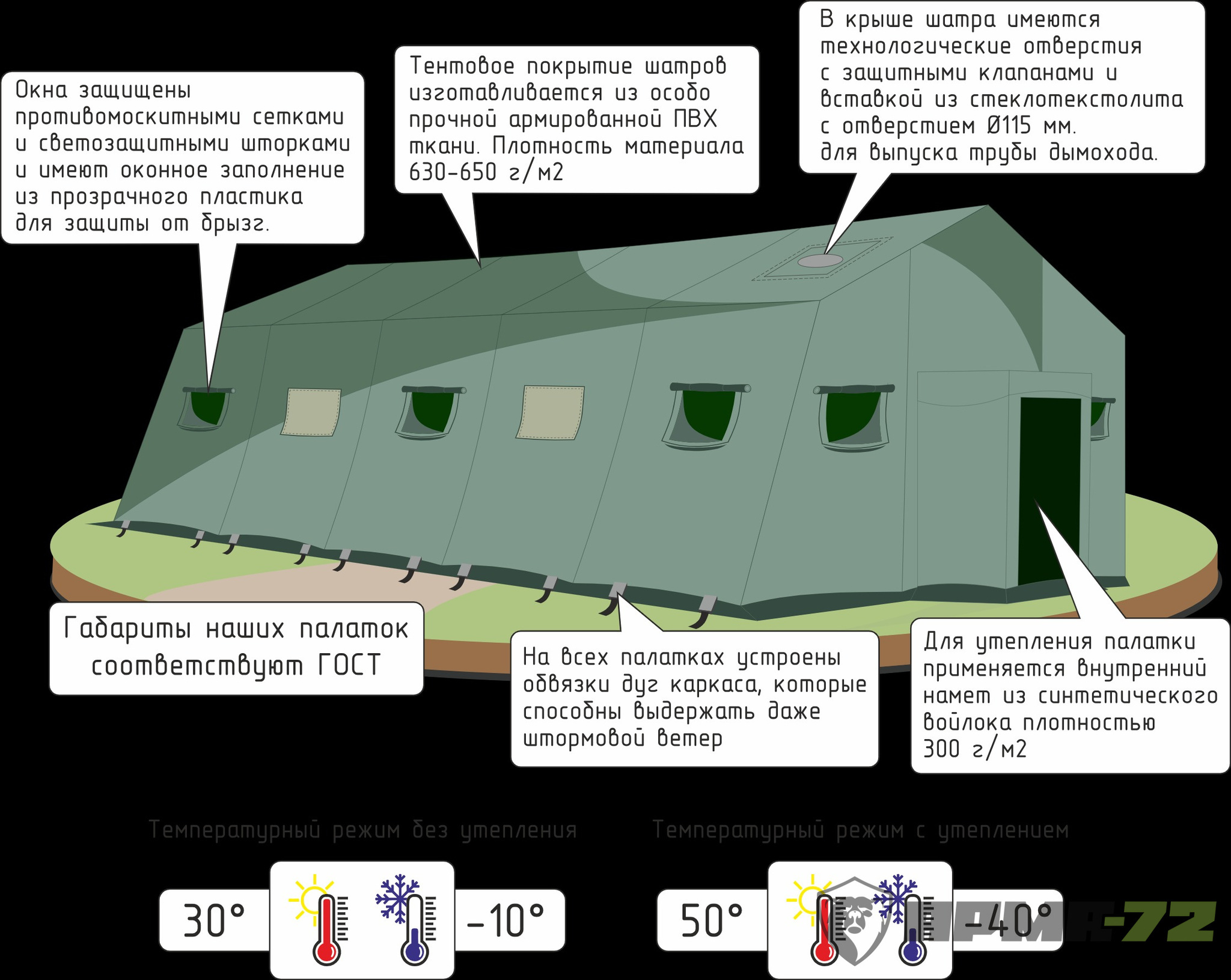

Все окна оборудованы светозащитными клапанами на наружном намёте. В открытом положении такой клапан зафиксируется на 2-х подхватах из ПВХ ленты шириной 10 мм с клевантами. В закрытом состоянии клапан зафиксируется застежками с клевантами. |
|
Москитная стека |
Во все оконные проемы вшита москитная сетка. Все окна укомплектованы оконными вставками из прозрачной ПВХ пленки, которые крепятся на текстильной застежке-липучке велкро. |
|
Дымоходное отверстие |
На крыше палатки предусмотрено отверстие для выпуска печной трубы. Дымоходно-вентиляционное отверстие предназначено для выпуска через крышу дымоходной печной трубы при помощи разделки из стеклотекстолита толщиной 2,0 мм. и отверстием Ø115 мм. |
|
Защитный клапан на дымоходном отверстии |
Дымоходно-вентиляционное отверстие оборудовано индивидуальным защитным клапаном. В открытом положении клапан зафиксирован на 2-х подхватах с клевантами. В закрытом состоянии клапан зафиксирован на застежках с клевантами. |
|
Длина палатки, не менее |
21,1 м |
|
Ширина палатки, не менее |
6,00 м |
|
Высота по гребню, не менее |
3,2 м |
|
Вместимость, не менее |
70 человек |
|
Количество входов и выходов |
2 шт. |
|
Количество окон |
22 шт. |
|
Наружный намёт |
Наружный намёт изготовлен из армированного тентового материала с поливинилхлоридным покрытием плотностью не менее 630-650 г/м2 |
|

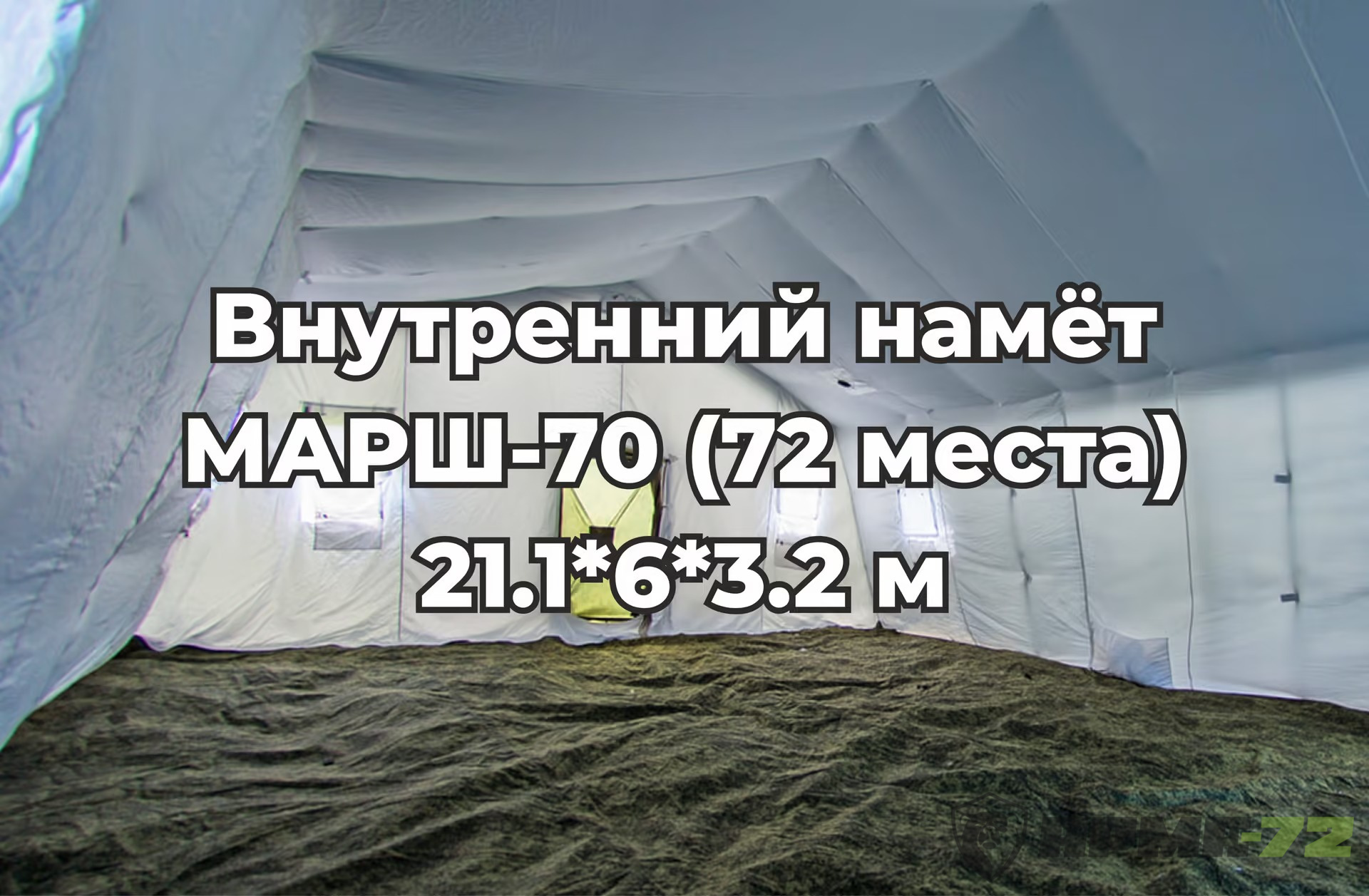

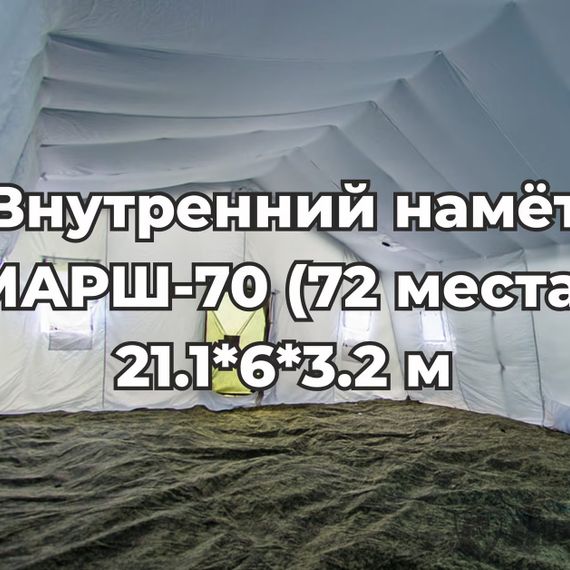

Внутренний намёт |
Внутренний намёт изготовлен из термоскрепленного иглопробивного полотна плотностью 300 г/м2. |
|
Ведомость поставки |
|
|
Наружный намёт |
1 шт. |
|
Разделка дымохода из стеклотекстолита |
2 шт. |
|
Колья из уголка 38х38х4 мм L=500 мм |
22 шт. |
|
Стойка боковая L=2,3 м |
85 шт. |
|
Стойка тамбурная L=2,0 м |
4 шт. |
|
Стропная растяжка боковая L=5,0 м |
22 шт. |
|
Окно из прозрачного ПВХ |
22 шт. |
|
Соединители |
50 шт. |
Материалы, используемые для изготовления палатки МАРШ-70:
|
№ п/п |
Наименование материала |
ГОСТ, ТУ |
Назначение материала |
|
2. |
Материал с ПВХ-покрытием
|
ТУ 13.96.14-156-00300179-2020 |
Для изготовления наружного намёта |
|
3. |
Синтетический войлок |
ТУ 51513362-003-2007 |
Для изготовления внутреннего намета |
|
4.
|
Парусина полульняная СКПВ |
артикул 11293ОП ГОСТ 15530-93 |
Для изготовления упаковочных мешков и чехлов |
|
5. |
Труба стальная ДУ32х3,2 мм |
ГОСТ 8734-75 |
Для изготовления переходников |
|
6. |
Труба стальная профильная 40х40х1,5 мм |
ГОСТ10704-91 |
Для изготовления продольных стяжек |
|
7. |
Сталь угловая равнополочная 35*35*4 мм |
ГОСТ 8509-93 |
Для изготовления колов |
|
8. |
Сталь листовая 2 мм |
ГОСТ 19904-90 |
Для изготовления переходников |
|
9. |
Арматура стальная А-3 8 мм |
ГОСТ 5781-82 |
Для изготовления приколышей |
